蓝光一体机系统调试基础及服务器培训(附手机APP调试软件下载）

?服务器调试工具介绍：

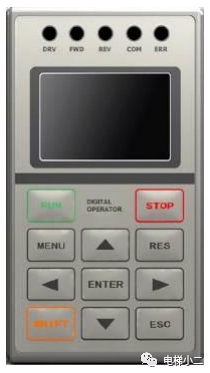

BL6-U 系列电梯一体化控制器配备了液晶显示的数字操作器 OP-V6；

该操作器是控制系统调试和维护的专用工具；

它为使用者提供了友好的人机对话通道和界面，具有中英文可选的液晶显示。

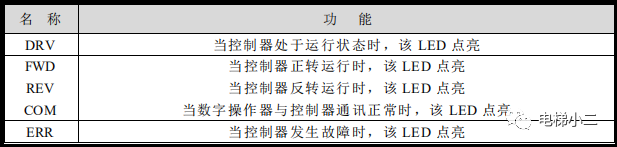

LED显示

液晶显示

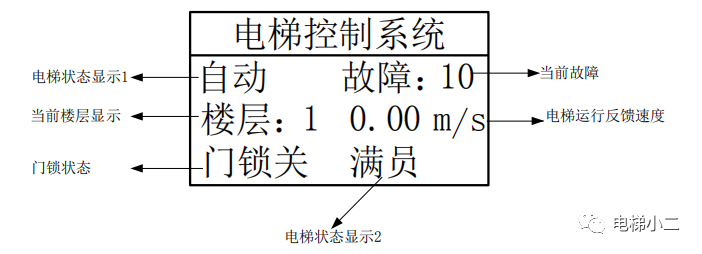

数字操作器液晶显示主界面各部分显示内容说明如下：

1． 电梯状态显示 1：

2． 当前楼层显示：

3． 门锁状态：

4． 电梯状态显示 2：

5． 当前故障：

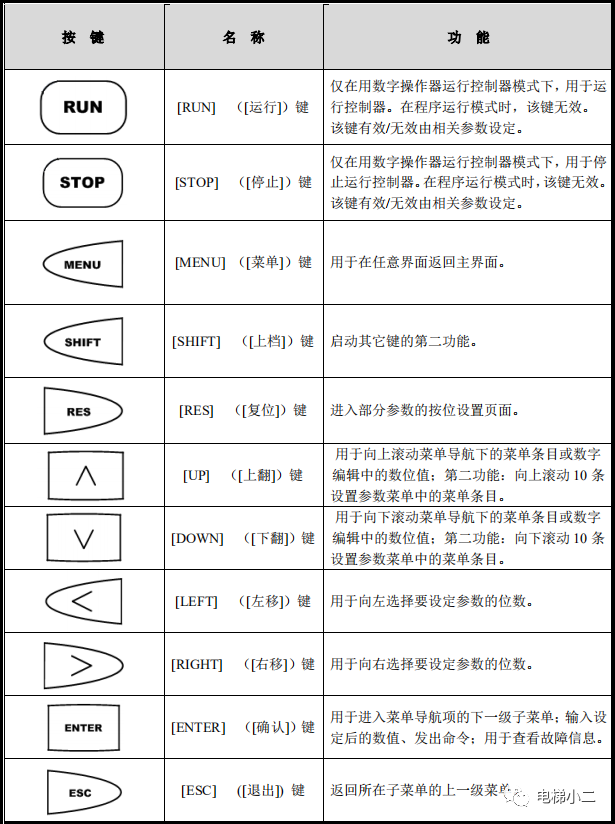

?数字操作器的功能：

数字操作器的具有以下主要功能。

1.数字操作器的安装、拆卸或插入、拔出均可在控制器带电情况下进行。亦即数字操作器支持热插拔。

2.请谨慎安装、拆卸或插入、拔出数字操作器，以免数字操作器掉落、撞击。

3.请妥善保管拆下的数字操作器及其通讯电缆，防止挤压、损坏和处于恶劣环境。

4.请勿使用自制过长（3m 以上）的通讯电缆。

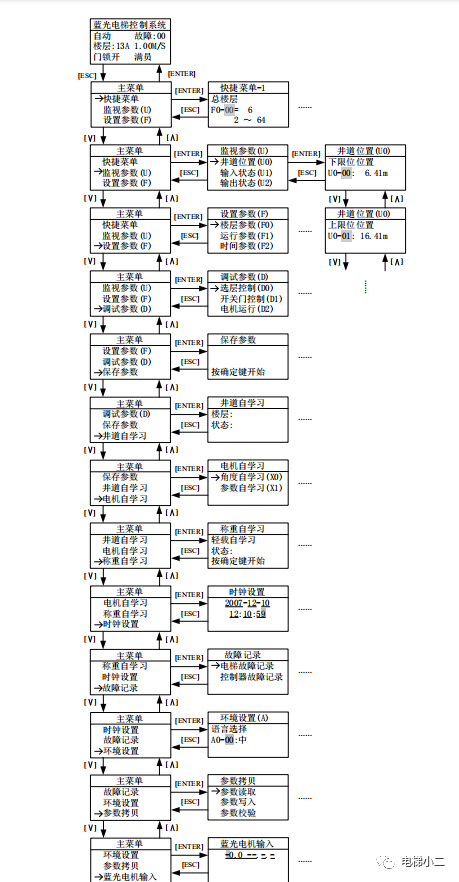

?菜单的结构及切换：

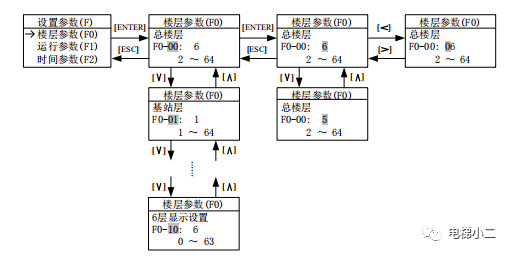

参数的设置

设置参数流程示意图如上图所示。

在设置参数菜单下，按[ENTER]键进入参数查看界面（之前必须在环境设置菜单中输入正确的用户密码，否则按[ENTER]键跳转到输入用户密码界面，在此，请注意区分厂家密码和用户密码，如果想输入厂家密码，请按[ESC]键，返回上级菜单，然后按[DOWN]键可以改变提示为“输入厂家密码”，然后再按[ENTER]键，进入厂家密码输入界面）。按[UP]或[DOWN]键可以查看所有参数。在参数查看界面下，按下[ENTER]键可进入参数修改界面，按下[LEFT]或[RIGHT]键可以向左或向右移动光标，按下[UP]或[DOWN]键可以增大或减小光标所在位的数值。设定好数值后，按[ENTER]键保存参数。

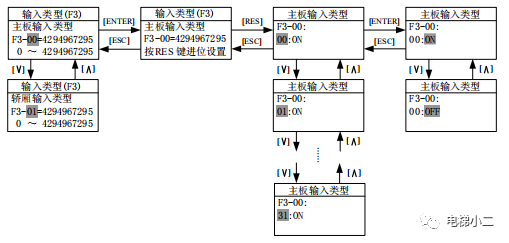

部分设置参数为状态组合值，其设置不可按照上面所述的方法在参数修改界面直接设置，须按照参数修改界面上的提示，按[RES]键进入位设置界面，按位设置状态值。进入位设置界面后，按[UP]或[DOWN]键可以按位查看当前位的状态。需要改变当前位状态时，按下[ENTER]键进入状态修改界面。在状态修改界面按[UP]或[DOWN]键可以改变当前位的状态，按下[ENTER]键即可保存当前位状态。按[ESC]键，返回上级菜单。

设置位参数流程示意如下图所示。

?电机自学习-无服务器：

• 主机为永磁同步电机，只有完成电机自学习方可慢车运行，异步主机略过此步骤
• 电梯厂家已完成电机自学习，如确认控制柜与主机匹配，主机、编码器与一体机接线相

  序无误，可略过此步骤，尝试慢车运行

• 蓝光主机可将 FC-00 设置为 0，略过此步骤进入慢车运行
• 电机自学习前，请确认 F5 组电机参数与 F8 组编码器参数正确设置

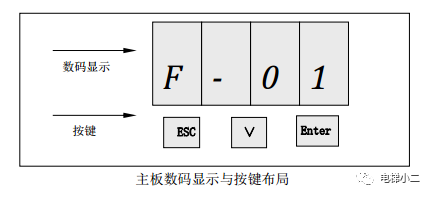

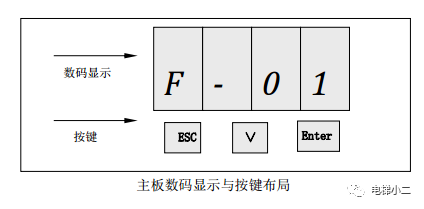

• 如下为现场无手持操作器时，利用主板按键与数码显示完成电机自学习的操作说明

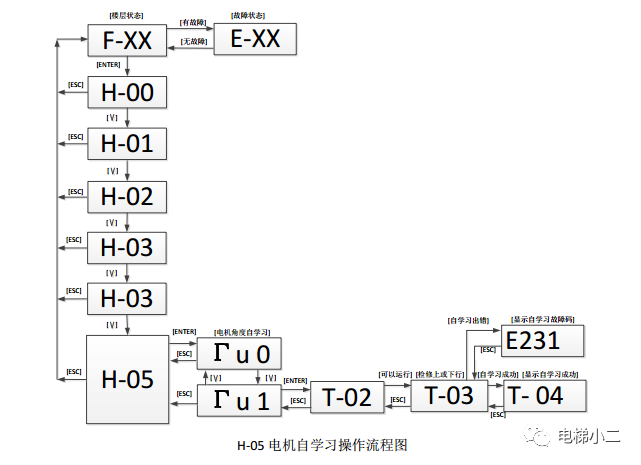

• 上图中，必须选择“Tu1”带载自学习，进入后当运行条件满足时自动显示为“T-03”，

  而后检修上行或下行即可，当数码显示“T-04”方为电机自学习成功，而后可以随意慢

  车运行；当显示“Exxx”时表示自学习发生故障，请对应查找故障码信息解决后再次进

  行电机自学习。

?电机自学习-有服务器：

• 主机为永磁同步电机，只有完成电机自学习方可慢车运行，异步主机略过此步骤
• 电梯厂家已完成电机自学习，如确认控制柜与主机匹配，主机、编码器与一体机接线相

  序无误，可略过此步骤，尝试慢车运行

• 蓝光主机可将 FC-00 设置为 0，略过此步骤进入慢车运行
• 电机自学习前，请确认 F5 组电机参数与 F8 组编码器参数正确设置

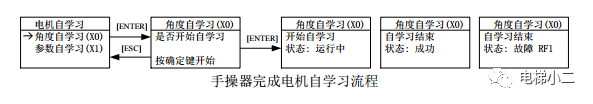

• 如下为现场有手持操作器时，利用手操器完成电机自学习的操作说明

• 只有显示状态为成功，方可慢车运行
• 如果发生故障，请按照显示界面提示的故障码查找相应故障信息，解决后再次进行电机

  自学习


?井道自学习-无服务器：

• 慢车运行后，只有完成井道自学习才能实现快车运行

• 井道自学习必须在现场完成

• 井道自学习前，需确认 F0 组楼层参数与 F1 组电梯参数正确设置

• 井道自学习的起始位置为下限位

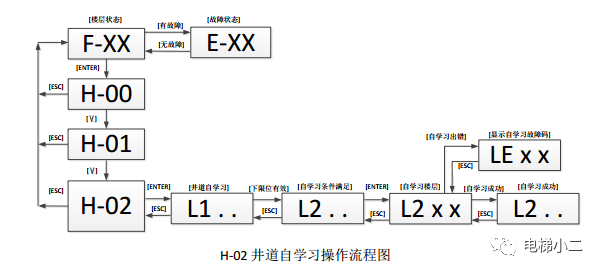

• 如下为现场无手持操作器时，利用主板按键与数码显示完成井道自学习的操作说明

• 上图中，提前将轿厢运行到下限位位置（报出 Er13 故障），而后进入 H-02 菜单后，数

  码显示将自动跳转至“L2 . .”，而后再次点击 Enter，系统自动实现慢车上行，同时数码

  显示“L2xx”，显示井道自学习的当前楼层，当数码显示恢复为“L2 . .”，为井道自学习

  成功，而后可以尝试选层运行；当显示“LExx”时表示自学习发生故障，请对应查找故

  障码信息解决后再次进行井道自学习。

?井道自学习-有服务器：

•  慢车运行后，只有完成井道自学习才能实现快车运行
• 井道自学习必须在现场完成
• 井道自学习前，需确认 F0 组楼层参数与 F1 组电梯参数正确设置
• 井道自学习的起始位置为下限位

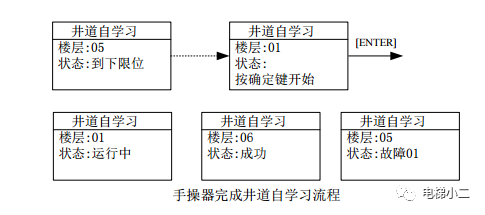

• 如下为现场有手持操作器时，利用手操器完成井道自学习的操作说明


• 只有显示状态为成功，方可认定完成井道自学习，可以快车运行

  

• 如果发生故障，请按照显示界面提示的故障码查找相应故障信息，解决后再次进行井道

  自学习

附：

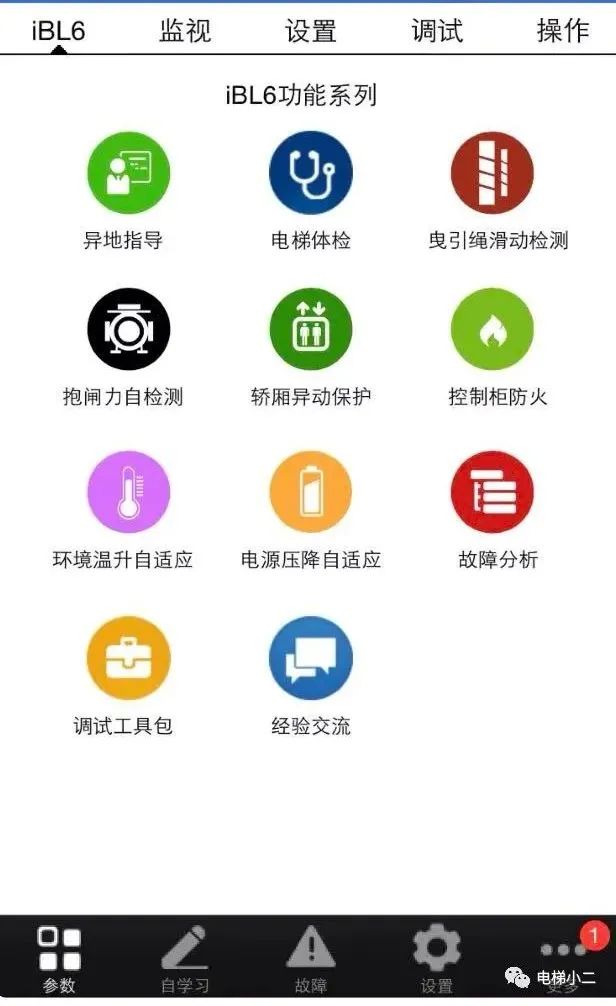

手机APP调试软件下载；

在  电梯小二  公众号后台回复 “1010” 或者 “0101” 扫描二维码；

对应手机安卓或者苹果系统扫描下载即可；
