数据恢复设备PC3000

浏览量: 次 发布日期:2017-12-27 13:33:13

PC-3000 UDMA是一款硬件 - 软件解决方案,旨在为众多供应商(希捷,西部数据,富士通,三星,迈拓,昆腾,IBM(HGST))提供基于SATA(串行ATA)和ATA(IDE)接口的HDD诊断和修复),日立(HITACHI),东芝(TOSHIBA)),各种容量(从500MB到6TB)和各种外形尺寸:3.5“ - 台式机硬盘,2.5”和1.8“笔记本电脑硬盘。

PC-3000 UDMA与Data Extractor UDMA配合构成了PC-3000 UDMA专业系统,可让您从SATA,ATA(IDE)HDD中恢复数据。如果您想修理这些硬盘,只需要PC-3000 UDMA,而数据恢复则需要PC-3000 UDMA和Data Extractor UDMA的组合。


PC-3000 UDMA硬件

PC-3000 UDMA PC-3000 UDMA

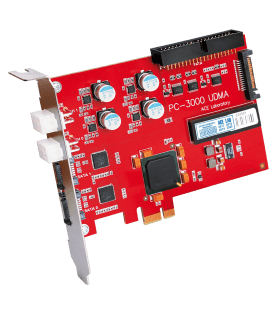

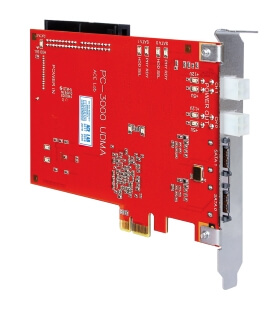

新的PC-3000 UDMA是一个插入PCI-Express扩展插槽的三端口测试板,具有2个SATA端口(数据传输速度高达133 MB / s)和1个PATA(速度高达100 MB / s)端口。主端口是SATA0,而SATA1是可以与PATA端口切换的辅助端口。PC-3000 UDMA为两个驱动器提供两个同时连接 - 第一个端口用于SATA,第二个可用于SATA或PATA(取决于您的需要)。因此,您可以同时使用2个SATA驱动器或1个SATA和1个PATA。

在开发基于PCI-Express的新型PC-3000 UDMA系统时,我们使用了上一代基于PCI的PC-3000 UDMA的主要特性,这被证明是最好,最可靠,性能最佳的数据恢复系统可能的,同时保持合理的价格。

处理模式:
  • SATA x2 - UDMA133,UDMA100,UDMA66,UDMA33,PIO4,PIO3,PIO2,PIO1,PIO0
  • PATA x1 - UDMA100,UDMA66,UDMA33,PIO4,PIO3,PIO2,PIO1,PIO0

两个端口是可分离的,但是当它们都在使用时,它们是依赖的。PC-3000 UDMA基于单通道PCI-Express总线,当第一个通道满载时(不超过20%),第二通道的性能略有下降。与此同时,这种技术解决方案可以降低电路板的总成本,并使其对中小型数据恢复公司更有吸引力。

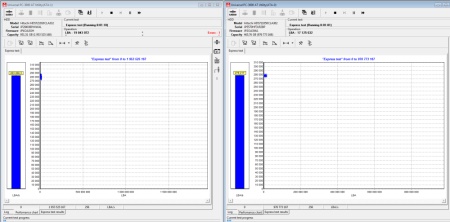

读取两个硬盘驱动器的性能

读取两个硬盘驱动器的性能


从图中可以看出,新PC-3000 UDMA上的两个通道的读取速度远远高于PCI总线上一代PC-3000 UDMA的读取速度。


电源适配器

电路板控制器上有一个双通道电源适配器,可提供独立的+5 V,+12 V电压供电和过压和电流过载保护。如果发生意外情况,HDD电源将自动关闭。

另外,每个通道都有一个反馈电路,并配有专门的管理软件,用于控制供电电压值,并通知用户有关供电电路的任何问题。


PC-3000 UDMA板的资源管理

PC-3000 UDMA最重要的新功能之一是允许将PC-3000实用程序和Data Extractor任务作为单独的OS进程启动。“PC-3000资源管理器”软件使得使用新的PC-3000 UDMA非常简单而有效。“PC-3000资源管理器”管理端口和相关的过程活动,控制端口的状态,检查过程条件并在必要时终止过程。

一旦进程启动,它可以使用多个端口。例如,每个端口可以使用两个进程,或者一个进程可以使用两个端口。

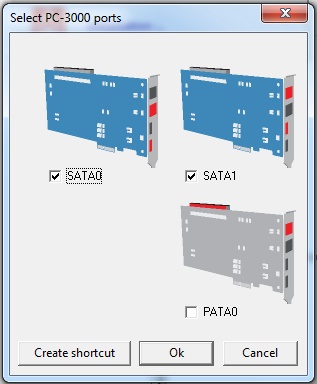

PC-3000 UDMA中的端口选择过程

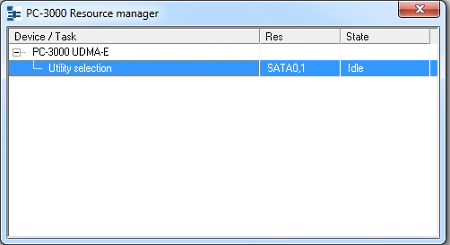

PC-3000 UDMA资源管理器


PC-3000 UDMA套件

  • PC-3000 UDMA-E控制器
  • PC-USB PWR适配器
  • PC-USB-TERMINAL适配器
  • PC-2“适配器
  • SATA微型SATA适配器
  • MX-SAFE适配器
  • PC-FUJ.SATA适配器
  • PC-QUANTUM适配器
  • PC-SAMSUNG适配器
  • PC-SEAG.SATA适配器
  • PC-SEAGATE适配器
  • PC-TOSH.SATA适配器
  • PC-WD3.5“适配器
  • PC-WD2.5“适配器
  • ATCS,ATDA探头解锁
  • USB 2.0 Defender电缆
  • SATA RAID版(80厘米)电缆
  • UDMA80(80厘米)扁平电缆
  • IDC10(30厘米)电缆
  • MX-SAFE电源线
  • SATA HDD(80厘米)电源线
  • PATA硬盘(70厘米)电源线
  • PATA-SATA(10厘米)电源适配器
  • PC-3000 UDMA软件,资源数据库
  • 用户手册

PC-3000 UDMA套件SATA-micro SATA adapterPC-USB-TERMINAL adapterPC-2 adapterdrives adaptersdrives adaptersdrives adaptersdrives adaptersdrives adaptersdrives adaptersdrives  adaptersdrives  adaptersATCS, ATDA probeMX-SAFE  adapterHDD PATA power cable (70cm)HDD SATA power cabel  (80cm)PC-3000 UDMA-E controllerUSB2.0 Defender cabelSATA RAID edition cabelMX-SAFE power cableIDC10 cable (30cm)flat UDMA80 cabel (80cm)PC-USB PWR adapterPATA-SATA (10 cm) power adapter

PC-3000 UDMA套件PC-USB适配器PWR PC-USB终端适配器PC-FUJ.SATA,PC-QUANTUM,PC-SAMSUNG,PC-SEAG.SATA,PC-SEAGATE,PC-TOSH.SATA,PC-WD3。 5“,PC-WD2.5”连接器HDD 10针电缆  如何连接PC-USB-TERMINAL适配器如何连接PC-SEAG.SATA适配器用于安全模式下与MAXTOR HDD一起工作的PC-MX-SAFE适配器测试仪(ATCS ,ATDA)打算用于连接2,5“和1,8”HDD PC微型SATA适配器  SATA RAID版(80厘米)电缆的HITACHI / IBM HDD PC-2“适配器UDMA80(80厘米)扁平电缆  HDD SATA( 80厘米)电源电缆HDD PATA(70厘米)电源电缆

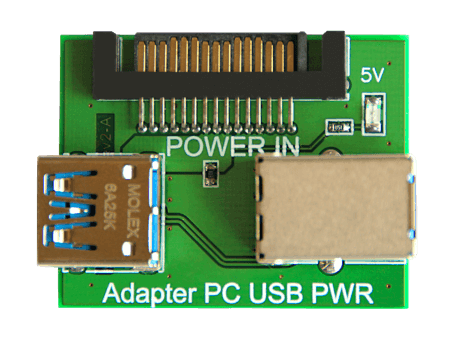

PC-USB PWR适配器

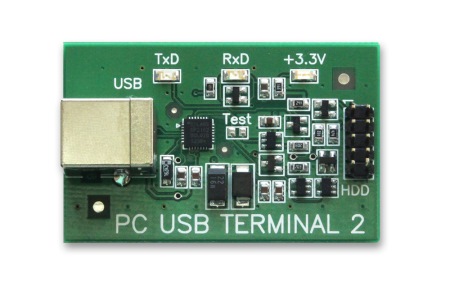

PC-USB-TERMINAL适配器

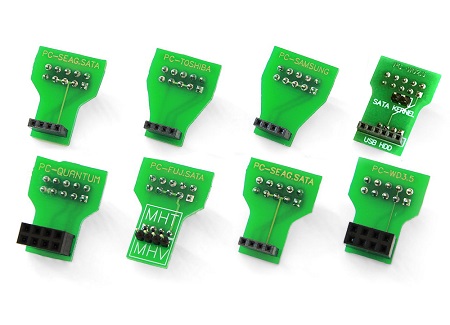

PC-FUJ.SATA,PC-QUANTUM,PC-SAMSUNG,PC-SEAG.SATA,PC-SEAGATE,PC-TOSH.SATA连接器



HDD 10针电缆

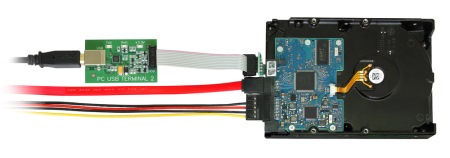

如何连接PC-USB-TERMINAL适配器

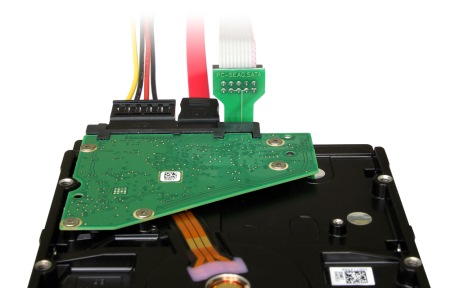

如何连接PC-SEAG.SATA适配器

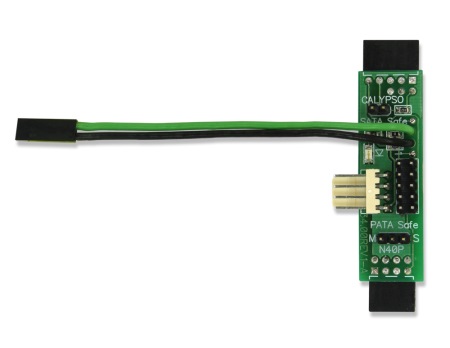

用于在安全模式下使用MAXTOR HDD的PC-MX-SAFE适配器

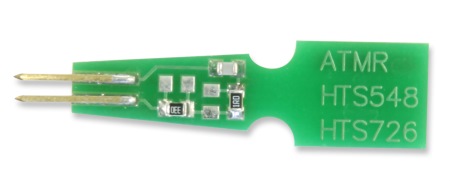

测试仪(ATCS,ATDA)用于解锁HITACHI / IBM HDD

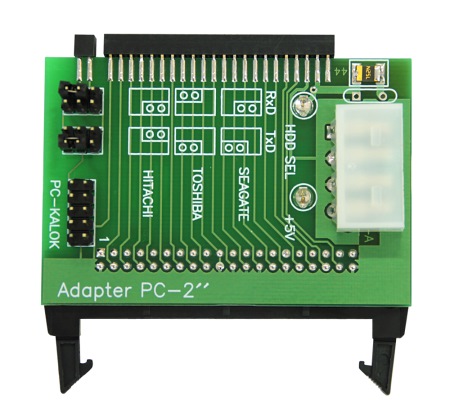

用于连接2,5和1.8硬盘的PC-2适配器

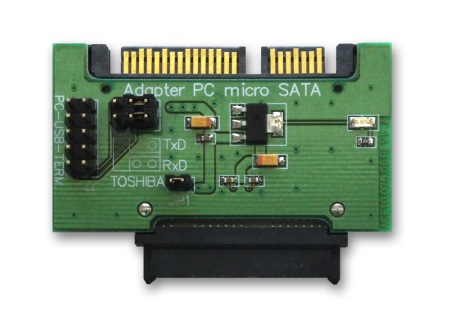

PC微型SATA适配器

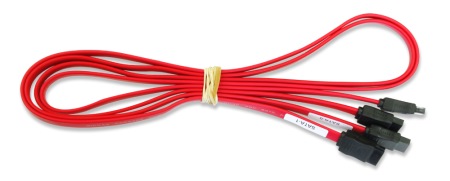

SATA RAID版(80厘米)电缆

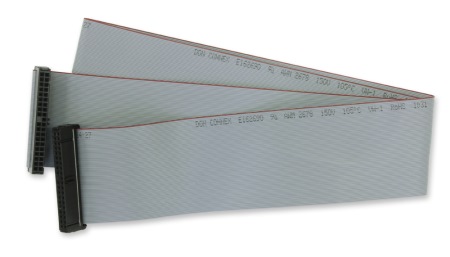

UDMA80(80厘米)扁平电缆


HDD SATA(80厘米)电源电缆

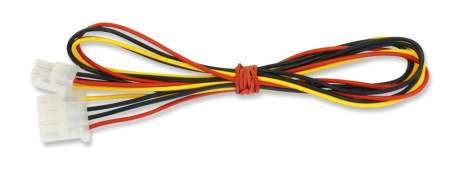

HDD PATA(70厘米)电源电缆


PATA-SATA(10厘米)电源适配器
PATA-SATA(10厘米)电源适配器
